ANTENA UHF ADVAN P11

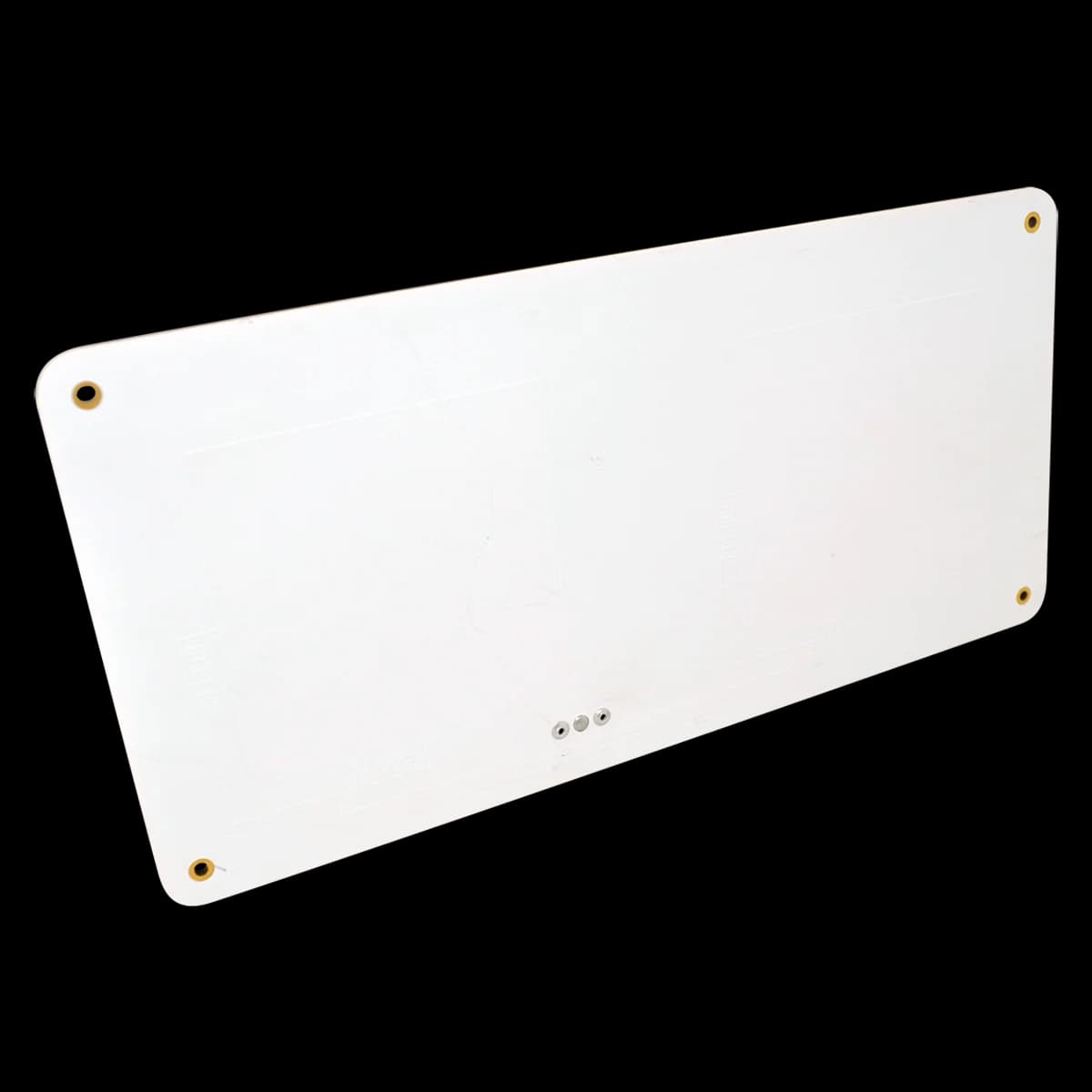

Advantenna-P11 é uma antena RFID UHF compacta, com um fator de forma muito fino e polarização circular
A Advantenna-P11 é uma antena RFID UHF compacta, com perfil ultrafino, polarização circular e um padrão de radiação caracterizado por ampla cobertura em todas as direções de um hemisfério. Graças a essa combinação de cobertura ampla e design discreto, a antena é ideal para diversas aplicações RFID, como: prateleiras inteligentes; expositores inteligentes; painéis inteligentes; mesas inteligentes ou outras superfícies e mobiliários integrados com tecnologia RFID.
Seu formato compacto facilita a integração em móveis, equipamentos e estruturas onde o espaço é limitado, proporcionando excelente desempenho de leitura sem comprometer a estética da aplicação.
- Perfil ultrafino (apenas 8 mm com conector "edge mount" e 15 mm com conector "flange");
- Excelente desempenho de leitura RFID;
- Solução com ótimo custo-benefício;
- Disponível com invólucro reforçado para aplicações robustas;
- Disponível em versão para montagem sobre superfícies (Surface Mount);
- Ideal para aplicações de: prateleiras inteligentes; painéis inteligentes; mesas inteligentes; superfícies inteligentes em geral.
Características Físicas
| Físico | FR4 prensado (PCB) |
| Dimensões | 137 x 137 x 3 mm (Desconsiderando o Conector); 137 x 137 x 15 mm (Com conector) |
| Peso | 115g (4,06 oz) |
| Proteção | Sem invólucro: IP62 | Com invólucro de montagem em superfície: IP62 | Com invólucro reforçado: IP67 |
| Instalação | madeira, concreto, metal etc. Todos os componentes de montagem estão incluídos |
Detalhes técnicos
| Distância Máxima de Leitura | Até 3,0 m |
| Frequência de Operação | 902 - 928 MHz |
| Conector | SMA ou MCX com flange reta, flange em ângulo reto ou montagem na borda |
| Regulamentos | RoHS, WEEE, REACH, ETSI EN |
| Ganho | 3,4 a 3,6 dBi |
| Polarização | Circular – Polarização Circular à Esquerda (LHCP – Left Hand Circular Polarization) |
| VSWR | < 1.5:1 |
| Impedância | 50 Ohms |
| Largura de Feixe 3dBm | 100º (Vertical) | 100º (Horizontal) |
| Relação Axial | No eixo principal (boresight): 1,5 dB | Na largura de feixe de 3 dB: 2,1 dB (típico), 4,5 dB (máximo) |
| Temperatura de Operação | -20°C a +80°C (-4°F a +176°F) |
